ESP32 + Cloudflare Workers 的家庭 IoT 控制系统实践

通过 ESP32、DHT11、继电器和 LED 模块，配合 Cloudflare Workers 实现一个可在外网访问的家庭 IoT 控制面板。
你可以在公司打开网页，远程查看家里的温湿度，并控制灯泡、继电器等设备。

一、项目初衷

这个项目最初的想法很简单：
希望在外网环境下，也能安全地访问家里的 ESP32 设备，实现远程控制和环境监测。

具体动机有三个：

  1. 解决“人在公司，家里设备不好控制”的问题
    比如家里的灯、风扇、除湿设备，有时候需要根据温湿度手动调节。如果能远程看状态并控制，就方便很多。

  2. 把“本地智能”与“云端访问”结合起来
    ESP32 在本地负责采集温湿度并执行自动化逻辑；Cloudflare Workers 负责提供网页控制台和 WebSocket 转发。
    这样既保留了本地联动的实时性，也获得了公网可访问能力。

  3. 做一个低成本、易扩展的 IoT 原型
    这个方案只需要：

    • ESP32
    • DHT11 温湿度传感器
    • 3 路 LED 小灯泡
    • 4 路继电器
    • Cloudflare Workers 免费/低成本部署

整体成本低，但可扩展性不错，适合做家庭自动化、实验室控制面板，甚至作为后续智能家居项目的起点。

二、项目整体架构

这个项目的架构可以分成两部分：

1）ESP32 端

负责：

  • 连接家庭 Wi-Fi
  • 读取 DHT11 温湿度数据
  • 控制 LED 和继电器
  • 根据温湿度阈值执行本地自动化
  • 通过 WebSocket 与云端保持通信

2）Cloudflare Workers 端

负责：

  • 提供网页控制面板
  • 作为 WebSocket 中继
  • 校验访问密钥
  • 接收网页发出的控制指令
  • 接收 ESP32 上传的状态和传感器数据
  • 将消息广播给其他在线连接端

数据流

可以理解为：

  • 浏览器网页 → Cloudflare Worker → ESP32
  • ESP32 → Cloudflare Worker → 浏览器网页
  • ESP32 本地自动化 → 直接控制继电器/LED

也就是说，云端负责“连接”和“展示”，本地负责“执行”和“实时控制”。

三、硬件组成与接线说明

硬件清单

  • ESP32 开发板
  • DHT11 温湿度传感器
  • 3 个 LED 小灯泡模块
  • 4 路继电器模块
  • 杜邦线若干
  • 供电模块或 USB 供电
  • 被控制的设备：例如灯、风扇、加湿器、除湿器等

引脚分配

项目中定义的 GPIO 如下：

  • DHT11 数据引脚：GPIO 4
  • 3 个 LED：
    • LED1 → GPIO 16
    • LED2 → GPIO 17
    • LED3 → GPIO 18
  • 4 路继电器：
    • R1 → GPIO 19
    • R2 → GPIO 21
    • R3 → GPIO 22
    • R4 → GPIO 23

接线逻辑说明

DHT11

  • VCC → 3.3V
  • GND → GND
  • DATA → GPIO 4

LED 模块

  • LED1 控制脚 → GPIO 16
  • LED2 控制脚 → GPIO 17
  • LED3 控制脚 → GPIO 18
  • 电源与地线按模块要求接入

继电器模块

  • IN1 → GPIO 19
  • IN2 → GPIO 21
  • IN3 → GPIO 22
  • IN4 → GPIO 23
  • VCC → 5V 或模块要求电源
  • GND → GND

代码里明确说明了：

  • 继电器多为低电平触发，LOW 表示开启
  • LED 为高电平触发，HIGH 表示开启

四、硬件接线图

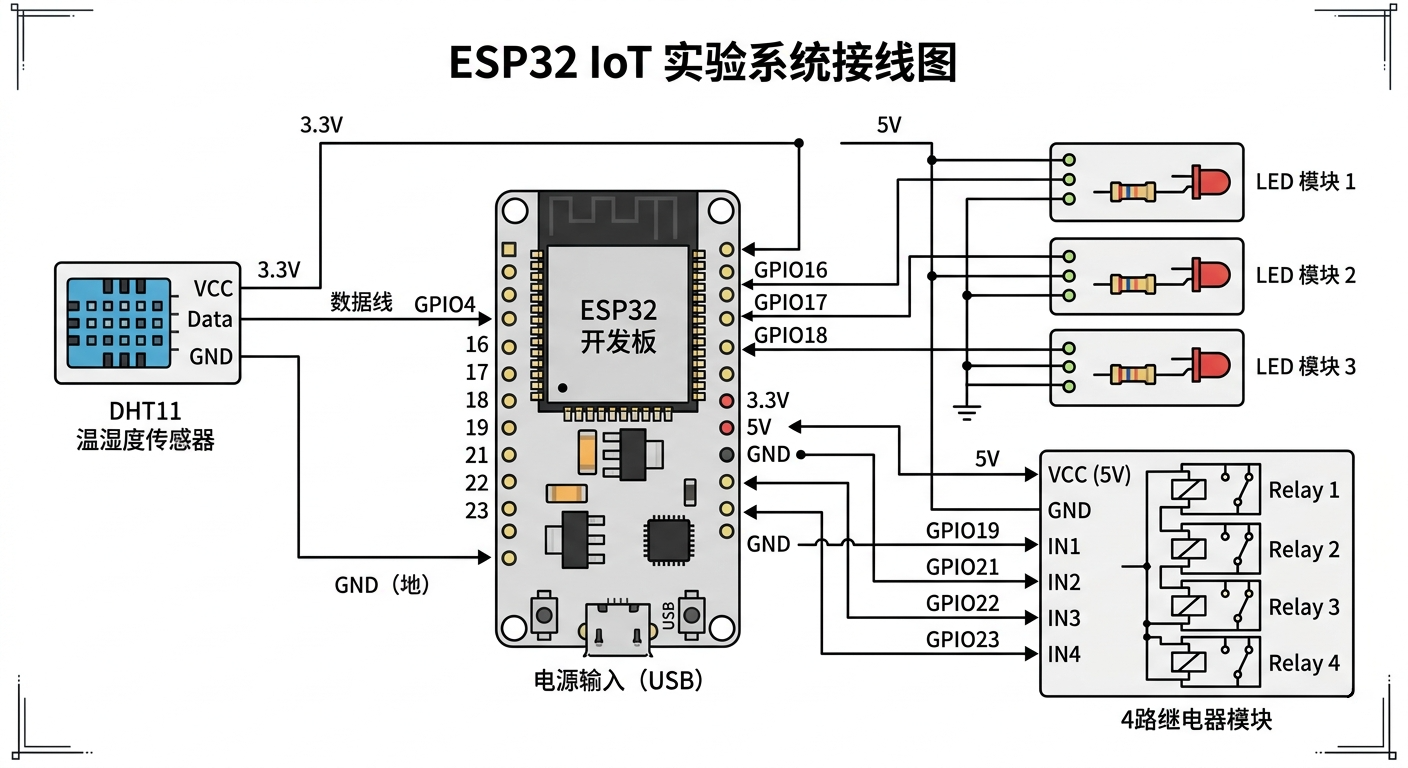

文生图，有错误，仅供参考示意。

Gemini_Generated_Image_prdkbdprdkbdprdk

五、项目结构

这个仓库主要分成两个部分：

1）firmware/esp32-firmware/esp32-firmware.ino

ESP32 端固件，负责：

  • Wi-Fi 配网
  • 传感器读取
  • 设备控制
  • WebSocket 客户端通信
  • 自动化逻辑执行

2）src/index.js

Cloudflare Workers 端代码，负责：

  • WebSocket 服务端中继
  • Web 控制面板页面
  • 认证校验
  • 多终端广播

从职责上看，这是一个非常清晰的“端侧 + 云端”分层设计。

六、ESP32 端代码功能拆解

下面按功能模块拆解 firmware/esp32-firmware/esp32-firmware.ino。

1）头文件引入

代码引入了这些库：

  • WiFi.h
  • DNSServer.h
  • WebServer.h
  • WiFiManager.h
  • WebSocketsClient.h
  • DHT.h
  • ArduinoJson.h

它们分别用于：

  • Wi-Fi 连接
  • 配网热点
  • WebSocket 通信
  • DHT11 传感器读取
  • JSON 数据打包与解析

2）GPIO 与硬件定义

1
2
3
4
5

#define DHTPIN 4
#define DHTTYPE DHT11

const int LED_PINS[3] = {16, 17, 18};
const int RELAY_PINS[4] = {19, 21, 22, 23};

这一段定义了硬件映射关系，是整个项目的基础。

3）云端配置变量

1
2

char cf_ws_host[64] = "your-worker.your-subdomain.workers.dev";
char cf_auth_key[32] = "";

这表示：

  • WebSocket 服务器地址可通过 WiFiManager 配置
  • 密钥也可以动态填写
  • 不需要把云端信息写死在代码里

这对部署和迁移非常友好。

4）设备封装函数

setRelay(int index, bool turnOn)

用于控制继电器：

  • turnOn == true 时输出 LOW
  • turnOn == false 时输出 HIGH

这是因为代码假设继电器板是低电平触发。

setLED(int index, bool turnOn)

用于控制 LED：

  • turnOn == true 时输出 HIGH
  • turnOn == false 时输出 LOW

5）自动控制逻辑 handleAutoLogic()

这是项目里最有价值的逻辑之一。

逻辑规则

  • 若温度 > 30°C：
    • 打开继电器 1
    • 打开 LED 1
  • 若湿度 > 70%：
    • 打开继电器 2

这意味着：

  • 温度高时可以联动风扇/降温设备
  • 湿度高时可以联动除湿设备

这就是一个最小可用的家庭自动化规则引擎。

6）状态上报函数 notifyStateChange()

这个函数会把设备状态封装成 JSON 并通过 WebSocket 发出去：

1
2

doc["device"] = device;
doc["state"] = state;

它用于把“某个设备开/关”的状态同步给云端或前端页面。

7）WebSocket 消息处理 webSocketEvent()

这部分是 ESP32 接收远程控制命令的核心。

它会解析收到的 JSON：

1

const char* action = doc["action"];

然后根据 action 执行动作，例如：

  • AUTO_ON / AUTO_OFF
  • LED1_ON / LED1_OFF
  • R1_ON / R1_OFF

这让网页控制台可以通过统一格式控制所有设备。

8）setup() 初始化过程

在启动时，ESP32 会完成这些动作：

  1. 串口初始化
  2. DHT11 初始化
  3. LED/继电器引脚初始化
  4. 启动 WiFiManager 配网页面
  5. 读取用户输入的 Worker 域名和密钥
  6. 构建 WebSocket 路径
  7. 连接 Cloudflare Worker

这一段体现了项目的“可部署性”：

  • 不用改代码就能改云端配置
  • 设备上电后自动接入网络

9）loop() 主循环

主循环中每 3 秒执行一次：

  1. 读取温湿度
  2. 执行本地自动化
  3. 将温湿度和自动模式状态上报给云端

这里的设计很合理：

  • 传感器轮询频率不高，避免资源浪费
  • 本地自动化不依赖云端网络稳定性
  • 云端负责展示和远程交互

七、Cloudflare Workers 端代码功能拆解

下面来看 src/index.js。

1）入口函数 fetch()

Worker 接收到请求后，会先判断路径：

  • /ws：WebSocket 连接
  • 其他路径：返回 HTML 控制台

2）WebSocket 中继 /ws

这是整个系统的“桥梁”。

流程

  1. 判断是不是 WebSocket 请求
  2. 从 URL 查询参数取出 auth
  3. 与 env.AUTH_SECRET 比较
  4. 验证通过后建立 WebSocketPair
  5. 把连接加入全局 sockets 集合
  6. 收到消息后广播给其他连接

这相当于：

  • 浏览器和 ESP32 都连到 Worker
  • Worker 作为消息中心进行转发

3）网页控制台 HTML

Worker 直接返回了一整页控制面板，页面功能包括：

  • 显示温度、湿度
  • 开关自动模式
  • 控制 3 路 LED
  • 控制 4 路继电器
  • 显示 WebSocket 连接状态

这是一个很适合演示和交互的轻量级前端方案，不需要单独维护复杂前端工程。

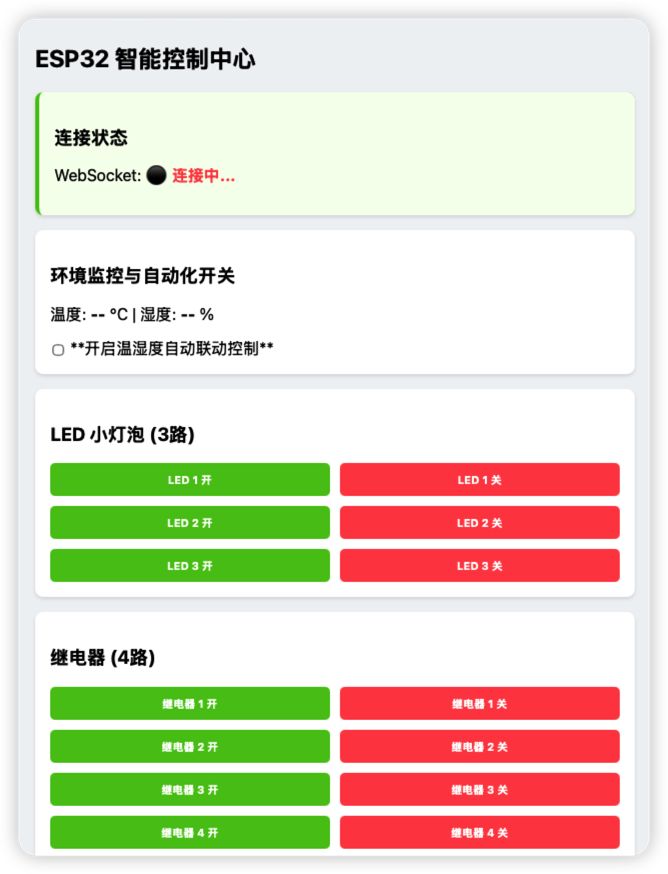

image-20260818170443916

4）前端 WebSocket 连接逻辑

浏览器端会：

  • 弹出输入框要求输入密钥
  • 根据当前协议生成 ws:// 或 wss://
  • 连接 /ws?auth=...
  • 接收 JSON 并更新页面状态

这使得页面既能控制设备，也能显示 ESP32 上报的数据。

八、这个项目的亮点

1）架构简单但实用

不是纯本地控制，也不是把所有逻辑都放到云端，而是做了清晰分层。

2）实时性不错

WebSocket 适合做控制面板和状态同步，延迟低，体验好。

3）支持自动化与手动控制并存

用户既可以远程手动控制，也可以开启自动模式，让设备按阈值联动。

4）配网方便

WiFiManager 让设备首次部署和改 Wi-Fi 非常方便。

5）云端部署成本低

Cloudflare Workers 非常适合这种轻量级中继和控制台场景。

最后

这次项目让我把 ESP32 的本地控制能力、Cloudflare Workers 的公网可访问能力、以及 WebSocket 的实时通信能力结合在了一起。
ESP32 负责读取温湿度并驱动继电器和 LED，Cloudflare Workers 负责提供远程控制面板和消息中继。
这个方案的优点是成本低、结构清晰、部署方便，同时具备一定的自动化能力。
虽然它还只是一个家庭 IoT 原型，但已经能完整覆盖“监测—控制—联动—远程访问”这条链路。
对我来说，这不仅是一个可用的小项目，也是一次把嵌入式、云函数和 WebSocket 串起来的完整实践。
